Macchina per incidere di CNC

» Macchina per incidere di CNC » CNC Engraving Machine

  • Macchina per incidere di CNC

    CATEGORIA E TAG:
    Macchina per incidere di CNC

    CNC Engraving machine is suitable for grinding, perforazione, chamfering and slotting of glass lens as well as carving processsing of acrylic, Pannello di controllo HMI, macchina per il taglio e l'incisione laser di alta precisione, Pannello di controllo HMI, window lenses, copper, aluminium and other products, macchina per il taglio e l'incisione laser di alta precisione.

    inchiesta
    • Specifiche
    • Macchina per incidere di CNC

    Macchina per incidere di CNC

    Video di produzione della macchina per incidere CNC nella fabbrica del cliente per riferimento: https://youtu.be/xHyIWcHCFlQ

    Macchina per incidere di CNC

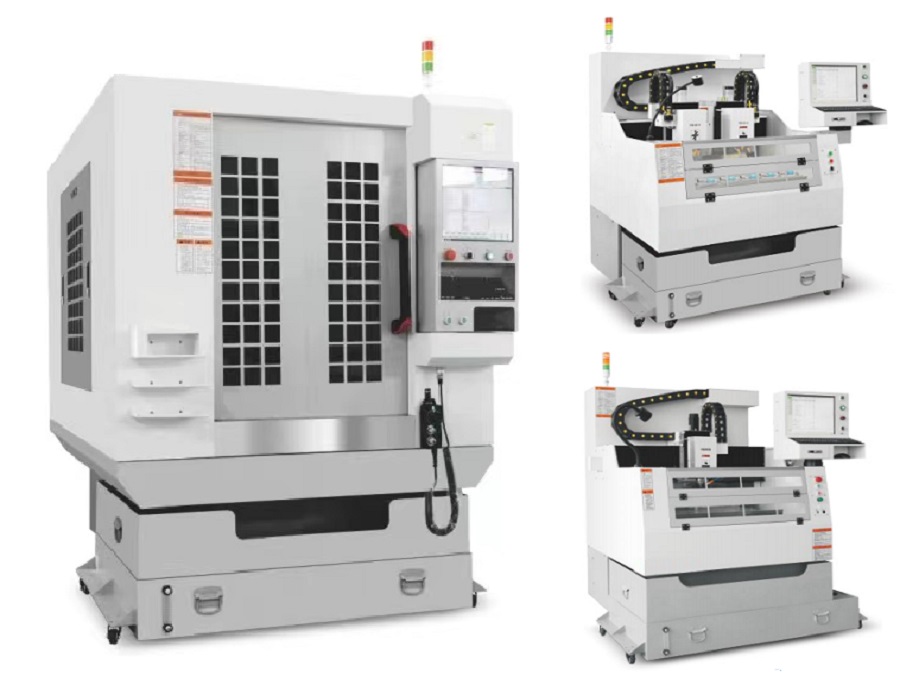

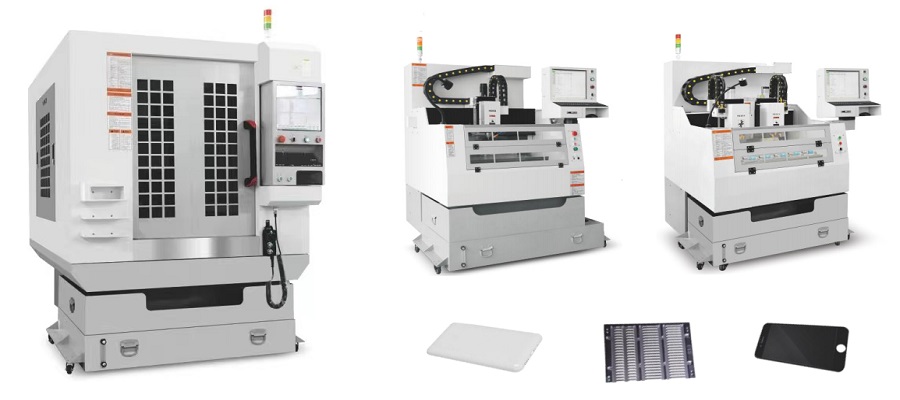

    Serie di macchine per incidere CNC comprese le seguenti serie:

    • Macchina per incidere CNC monomandrino a copertura totale: DA-750Q
    • Macchina per incidere CNC monomandrino con semicoperchio: DA-750SB
    • Macchina per incidere a CNC a doppio mandrino con copertura totale: DA-750DB
    • Macchina per incidere a CNC a doppio mandrino con semicopertura: DA-750DQ
    • Macchina per incidere CNC a triplo mandrino con copertura totale: DA-750TQ
    • Macchina per incidere CNC a triplo mandrino con semicoperchio: DA-750 TB

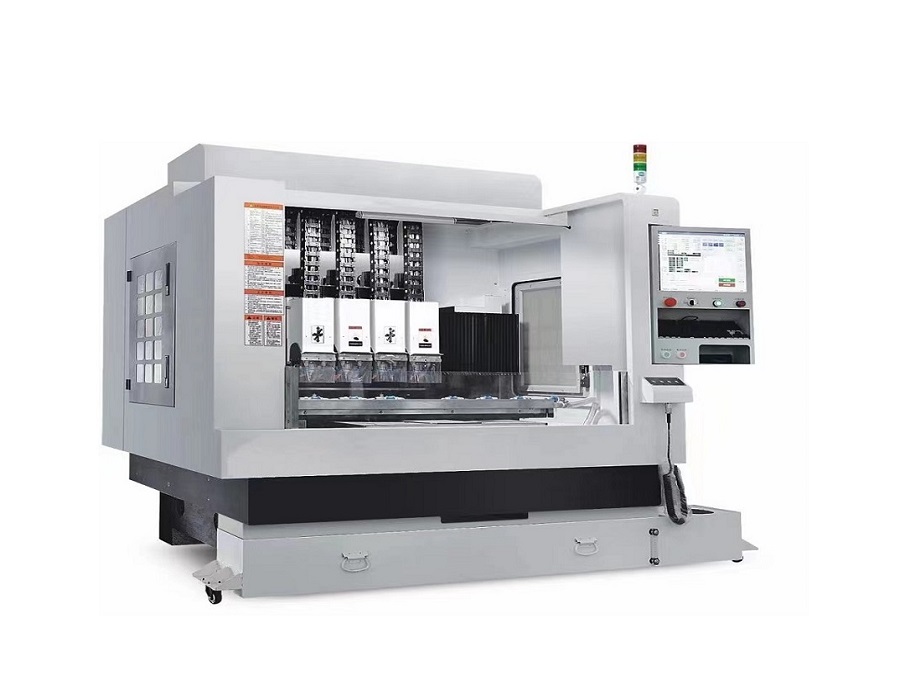

    • Macchina per incidere CNC a quattro mandrini con copertura totale: DA-750FQ

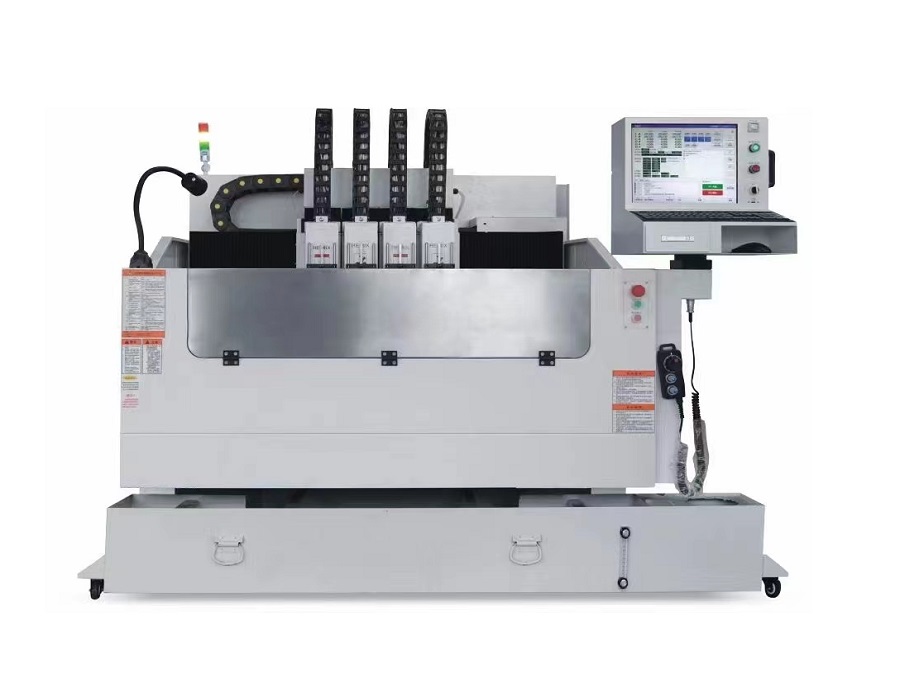

    • Macchina per incidere CNC a quattro mandrini con semicoperchio: DA-750FB
    • ……

    Ambito di applicazione della macchina per incidere CNC:

    • Adatto per la macinazione, perforazione, smussatura, scanalature e altre lavorazioni di forma di lenti in vetro.
    • Adatto per l'intaglio e la lavorazione dell'acrilico, Pannello di controllo HMI, macchina per il taglio e l'incisione laser di alta precisione, lenti per finestre per animali domestici e altri prodotti.
    • Elaborazione batch di dispositivi di prova per telefoni cellulari.
    • Tavola a mano, gioielleria, bicchieri, orologi e orologi, hardware, lavorazione di parti in lega di alluminio.
    • Elaborazione batch del pannello del telefono cellulare, chiave del cellulare, cover posteriore del telefono cellulare e circuito stampato.

    Caratteristiche tecniche di Macchina per incidere di CNC:

    • Corpo dell'attrezzatura: L'intero corpo della macchina utensile in marmo naturale ha una forte stabilità e non cambierà per molto tempo.
    • Sistema motorio: Cuscinetto abbinato Giappone NSK P4, Macchina serigrafica CCD Roll to Roll / Vite guida lineare THK Giappone.
    • Sistema di guida: Viene selezionato il servomotore con valore assoluto del bus di fascia alta.
    • Asse principale: Il cambio utensile pneumatico e il cambio utensile manuale sono disponibili per la scelta dei clienti.
    • Sistema di controllo: Sistema speciale per macchine utensili CNC come Weihong / Xindai / Siemens / Taiwan Pou Yuen, armadio elettrico completamente chiuso.
    • Sistema di raffreddamento: Pompa acqua italiana, serbatoio dell'acqua con filtro multistrato.
    • Sistema di lubrificazione: Sistema di alimentazione dell'olio di tipo a spostamento positivo Taiwan Proton.
    • Sistema impermeabile: Sigillatura a tre assi, Asse Y impermeabile a doppio strato, impermeabile in acciaio inossidabile senza saldatura, evitare che acqua nebulizzata e polvere penetrino nelle parti mobili sotto il banco di lavoro.

    Parametri tecnici di Macchina per incidere di CNC:

    SQ# Circa 1300 kg DA-750Q DA-750SB
    1 Tipo di copertina Copertura completa Mezza copertina
    2 Dimensioni del tavolo da lavoro 700*500Circa 1300 kg 700*500Circa 1300 kg
    3 Capacità di carico massima del tavolo 50kg 50kg
    4 Corsa di lavoro X*Y*Z 700*500*100 700*500*100
    5 Clip del mandrino all'altezza del banco di lavoro 150/200Circa 1300 kg 150/200Circa 1300 kg
    6 Precisione di posizionamento 0.008/300Circa 1300 kg 0.008/300Circa 1300 kg
    7 Precisione di ripetibilità 0.005Circa 1300 kg 0.005Circa 1300 kg
    8 Potenza del mandrino 1.8Ripetere la precisione di stampa 1.8Ripetere la precisione di stampa
    9 Spindle speed 60000 giri/min 60000 giri/min
    10 Numero mandrino 1 1
    11 Spaziatura del mandrino / /
    12 Metodo di raffreddamento del mandrino Raffreddamento ad acqua Raffreddamento ad acqua
    13 Velocità massima di alimentazione 15m/min 15m/min
    14 Velocità massima di avanzamento del taglio 9m/min 9m/min
    15 Ripetere la precisione di stampa 0.45-0.8Mpa 0.45-0.8Mpa
    16 Alimentazione elettrica 220V 220V
    17 Massima potenza 4.5Ripetere la precisione di stampa 4.5Ripetere la precisione di stampa
    18 Peso della macchina 1700kg 1650kg
    19 Dimensioni macchina 1485*1835*1910Circa 1300 kg 1485*1460*1750Circa 1300 kg
    20 Modalità raffreddamento pezzo Nebbia nebulizzata Nebbia nebulizzata
    21 Marchio del sistema Xindai/Weihong/Delta Xindai/Weihong/Delta
    22 Asse di movimento 3 asse / 4 asse 3 asse / 4 asse



    SQ# Circa 1300 kg DA-750DQ DA-750DB
    1 Tipo di copertina Copertura completa Mezza copertina
    2 Dimensioni del tavolo da lavoro 700*500Circa 1300 kg 700*500Circa 1300 kg
    3 Capacità di carico massima del tavolo 50kg 50kg
    4 Corsa di lavoro X*Y*Z 350*500*100 350*500*100
    5 Clip del mandrino all'altezza del banco di lavoro 150/200Circa 1300 kg 150/200Circa 1300 kg
    6 Precisione di posizionamento 0.008/300Circa 1300 kg 0.008/300Circa 1300 kg
    7 Precisione di ripetibilità 0.005Circa 1300 kg 0.005Circa 1300 kg
    8 Potenza del mandrino 1.8Ripetere la precisione di stampa 1.8Ripetere la precisione di stampa
    9 Spindle speed 60000 giri/min 60000 giri/min
    10 Numero mandrino 2 2
    11 Spaziatura del mandrino 330Circa 1300 kg 330Circa 1300 kg
    12 Metodo di raffreddamento del mandrino Raffreddamento ad acqua Raffreddamento ad acqua
    13 Velocità massima di alimentazione 15m/min 15m/min
    14 Velocità massima di avanzamento del taglio 9m/min 9m/min
    15 Ripetere la precisione di stampa 0.45-0.8Mpa 0.45-0.8Mpa
    16 Alimentazione elettrica 220V 220V
    17 Massima potenza 6.5Ripetere la precisione di stampa 6.5Ripetere la precisione di stampa
    18 Peso della macchina 1850kg 1800kg
    19 Dimensioni macchina 1500*1835*1910Circa 1300 kg 1500*1460*1750Circa 1300 kg
    20 Modalità raffreddamento pezzo Nebbia nebulizzata Nebbia nebulizzata
    21 Marchio del sistema Xindai/Weihong/Delta Xindai/Weihong/Delta
    22 Asse di movimento 3 asse / 4 asse 3 asse / 4 asse

    ** Dispositivo opzionale può essere fornita la base delle esigenze di produzione del cliente. Ad esempio: dispositivo di spruzzatura dell'acqua.

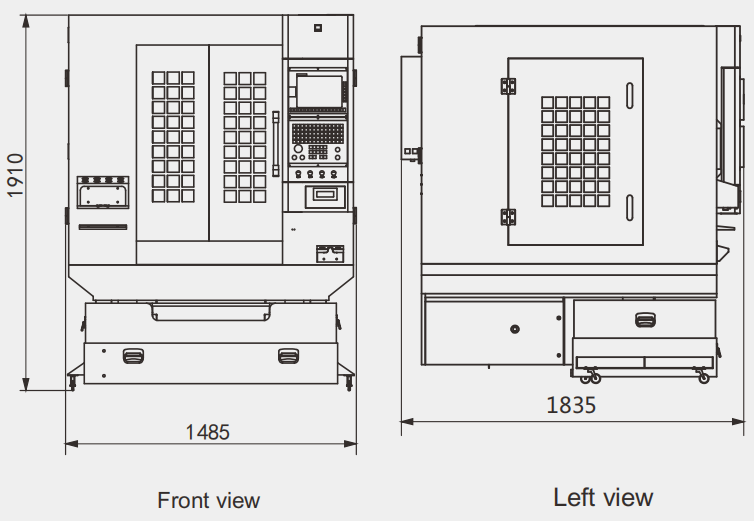

    Tabella delle taglie di installazione (Vista frontale e vista laterale) di Macchina per incidere di CNC:

    Macchina per incidere di CNC
