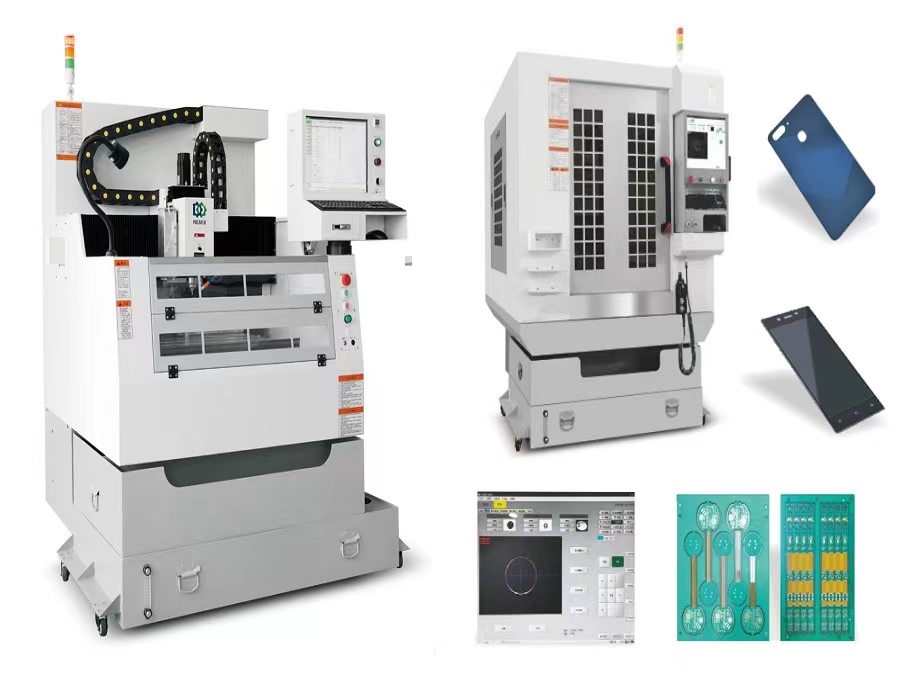

CCD CNC Engraving machine is suitable for grinding, perforazione, chamfering and slotting of glass lens as well as carving processsing of acrylic, Pannello di controllo HMI, macchina per il taglio e l'incisione laser di alta precisione, Pannello di controllo HMI, window lenses, copper, aluminium and other products, macchina per il taglio e l'incisione laser di alta precisione.
Ambito di applicazione della macchina per incidere CNC CCD:
Adatto per rettifica ad alta precisione, perforazione, smussatura, scanalature e altre lavorazioni di forma di lenti in vetro.
Adatto per intaglio e lavorazione di alta precisione di acrilico, Pannello di controllo HMI, macchina per il taglio e l'incisione laser di alta precisione, lenti per finestre per animali domestici e altri prodotti.
Elaborazione batch ad alta precisione di dispositivi di prova per telefoni cellulari.
Tavola a mano, gioielleria, bicchieri, orologi e orologi, hardware, lavorazione ad alta precisione di parti in lega di alluminio.
Alta precisione di elaborazione batch del pannello del telefono cellulare, chiave del cellulare, cover posteriore del telefono cellulare e circuito stampato.

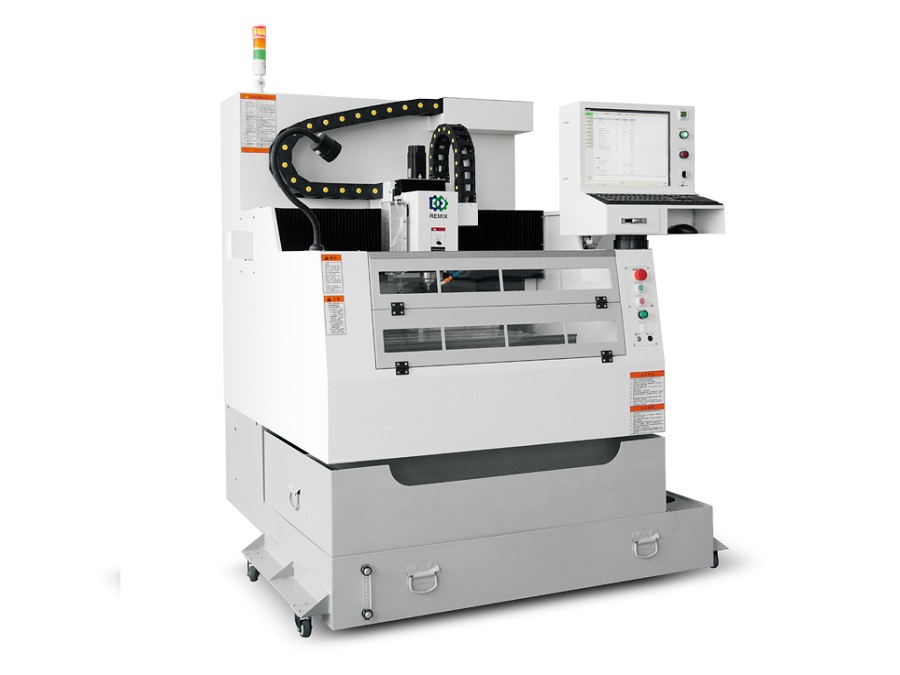

Caratteristiche tecniche del CCD Macchina per incidere a CNC con semicopertura:
Sistema CCD: Scansione e posizionamento automatici CCD; Ingrandimento ottico: 1.5X; Telecamera: 1,300,000 / 5,000,000 autovelox da megapixel con obiettivo HD.; Fonte di luce: Sorgente luminosa puntiforme e sorgente luminosa ad anello; Precisione di posizionamento:
Corpo dell'attrezzatura: L'intero corpo della macchina utensile in marmo naturale ha una forte stabilità e non cambierà per molto tempo.
Sistema motorio: Cuscinetto abbinato Giappone NSK P4, Macchina serigrafica CCD Roll to Roll / Vite guida lineare THK Giappone.
Sistema di guida: Viene selezionato il servomotore con valore assoluto del bus di fascia alta.
Asse principale: Il cambio utensile pneumatico e il cambio utensile manuale sono disponibili per la scelta dei clienti.
Sistema di controllo: Sistema CCD speciale di Weihong / Osdiou, armadio elettrico completamente chiuso.
Sistema di raffreddamento: Pompa acqua italiana, serbatoio dell'acqua con filtro multistrato.
Sistema di lubrificazione: Sistema di alimentazione dell'olio di tipo a spostamento positivo Taiwan Proton.
Sistema impermeabile: Sigillatura a tre assi, Asse Y impermeabile a doppio strato, impermeabile in acciaio inossidabile senza saldatura, evitare che acqua nebulizzata e polvere penetrino nelle parti mobili sotto il banco di lavoro.

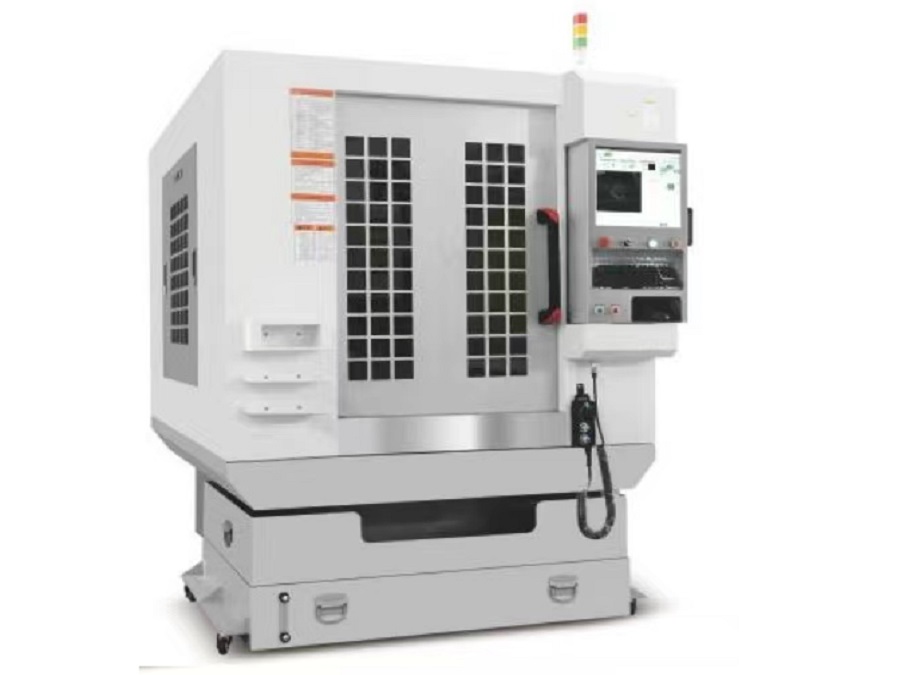

Caratteristiche tecniche del CCD Macchina per incidere CNC con copertura totale:
Sistema CCD: Scansione e posizionamento automatici CCD; Ingrandimento ottico: 1.5X; Telecamera: 1,300,000 / 5,000,000 autovelox da megapixel con obiettivo HD.; Fonte di luce: Sorgente luminosa puntiforme e sorgente luminosa ad anello; Precisione di posizionamento:
Corpo dell'attrezzatura: L'intero corpo della macchina utensile in marmo naturale ha una forte stabilità e non cambierà per molto tempo.
Sistema motorio: Cuscinetto abbinato Giappone NSK P4, Macchina serigrafica CCD Roll to Roll / Vite guida lineare THK Giappone.
Sistema di guida: Viene selezionato il servomotore con valore assoluto del bus di fascia alta.
Asse principale: Il cambio utensile pneumatico e il cambio utensile manuale sono disponibili per la scelta dei clienti.
Sistema di controllo: Sistema CCD speciale di Weihong / Osdiou, armadio elettrico completamente chiuso.
Sistema di raffreddamento: Pompa acqua italiana, serbatoio dell'acqua con filtro multistrato.
Sistema di lubrificazione: Sistema di alimentazione dell'olio di tipo a spostamento positivo Taiwan Proton.
Sistema impermeabile: Sigillatura a tre assi, Asse Y impermeabile a doppio strato, impermeabile in acciaio inossidabile senza saldatura, evitare che acqua nebulizzata e polvere penetrino nelle parti mobili sotto il banco di lavoro.
Parametri tecnici di Macchina per incidere CNC CCD (Con mezza copertina e copertina intera) :
SQ#
Circa 1300 kg
DA-750SBC
DA-750SQC
1
Tipo di copertina
Mezza copertina
Copertura completa
2
Modalità tavolo di lavoro
Tavolo sottovuoto / Scanalatura a T + Apparecchio
3
Dimensioni del tavolo da lavoro
700*500Circa 1300 kg
700*500Circa 1300 kg
4
Capacità di carico massima del tavolo
50kg
50kg
5
Corsa di lavoro X*Y*Z
560*500*100Circa 1300 kg
560*500*100Circa 1300 kg
6
Naso del mandrino all'altezza del banco di lavoro
150/200Circa 1300 kg
150/200Circa 1300 kg
7
Precisione di posizionamento del movimento dell'asse
0.008/300Circa 1300 kg
0.008/300Circa 1300 kg
8
Precisione di posizionamento della ripetizione dell'asse
0.005Circa 1300 kg
0.005Circa 1300 kg
9
Potenza del mandrino
1.8Ripetere la precisione di stampa
1.8Ripetere la precisione di stampa
10
Gamma di velocità del mandrino
60000 giri/min
60000 giri/min
11
Cambia la forma delle frese
Modalità pneumatica (opzionale: modalità manuale)
12
Specifiche della taglierina
Ø 6, Ø 4, Ø 3.175 manicotto di riduzione del diametro
13
Velocità massima di alimentazione
15m/min
15m/min
14
Velocità massima di avanzamento del taglio
9m/min
9m/min
15
Ripetere la precisione di stampa
0.45-0.8Mpa
0.45-0.8Mpa
16
Massima potenza
4.5Ripetere la precisione di stampa
4.5Ripetere la precisione di stampa
17
Peso della macchina
1600kg
1600kg
18
Dimensioni macchina
1600*1460*1750Circa 1300 kg
1600*1460*1750Circa 1300 kg
19
Modalità raffreddamento pezzo
Nebbia nebulizzata
Nebbia nebulizzata
20
Marchio del sistema
Weihong/Osdiou
Weihong/Osdiou
21
Asse di movimento
3 asse
3 asse
** Dispositivo opzionale può essere fornita la base delle esigenze di produzione del cliente. Ad esempio: dispositivo di spruzzatura dell'acqua.

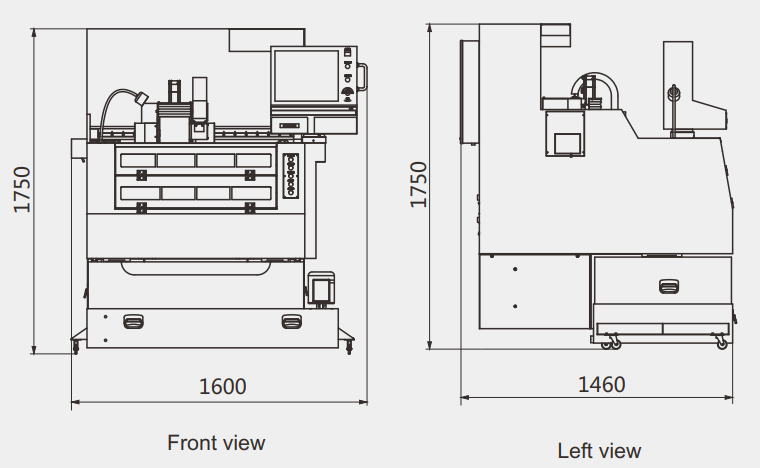

Tabella delle taglie di installazione (Vista frontale e vista laterale sinistra) di CCD Macchina per incidere di CNC:
